Тип



Шахтная насосная станция Synthetic

Применение

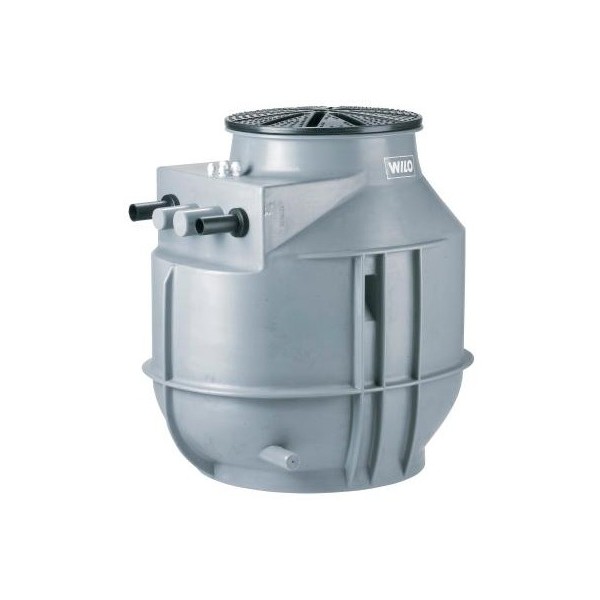

Станция Wilo‐DrainLift WS 40 Basic в соответствии с EN 12050‐2 является автоматической напорной установкой для отвода загрязненной воды; предусмотрена для надежного отвода не содержащих фекалии сточных вод из зданий, где место слива расположено ниже уровня обратного подпора. Установку можно монтировать как в здании, так и вне здания в виде шахты из синтетического материала, устанавливаемой в грунте. Лучше всего установка подходит для сезонного отвода загрязненной воды (в кемпингах, на дачах…) или для использования в регионах с незначительной глубиной промерзания грунта.

TC 40

Для сточных вод, загрязненных крупными частицами; свободный проход для сферических частиц 40 мм



Обозначение



Например:	Wilo-DrainLift WS 40E/TC40 (3~)-BV
WS	Шахтная насосная станция Synthetic
40	Напорный слив установки
E	E = однонасосная установка D = двухнасосная установка
TC 40	Встроенный насос
(3~)	Трехфазный мотор
BV	Шариковый обратный клапан



Особенности/преимущества продукции



• возможности свободного выбора входа
• Универсальное использование: в качестве установки водоотведения внутри здания, или в качестве шахтной насосной станции вне здания.
• Большой объем резервуара (255/400 л)
• Разные варианты монтажа благодаря возможности опционального удлинения шахты
• Включая электрическую систему управления или прибор управления

Оснащение/функции



Полностью оснащенная система с насосом, а также с контрольными и управляющими элементами



Описание/конструкция



• Для подводящего трубопровода согласно DN 100/DN 150
• Подсоединение воздухоотвода DN 70
• Макс. давление в напорном трубопроводе 1,5 бар
• Шахтная насосная станция Synthetic из вторично перерабатываемого полиэтилена
• Высокая степень защиты от противодавления и жесткость конструкции благодаря ребристости
• Выбор подводящих патрубков на месте
• Исполнение: WS...E: Однонасосная установка; WS...D: Двухнасосная установка

Для двухнасосных установок соединение напорных трубопроводов должно быть выполнено заказчиком.



Объем поставки



• Резервуар (для одно– или двухнасосной установки)
• Встроенная разводка трубопровода
• Шариковый обратный клапан
• Включая насос
• Переключение по уровню
• Прибор управления (на насосах с трехфазным мотором или на двухнасосной установке)
• Крышка с уплотнением (выдерживает вес человека до 200 кг)
• Ножовка Ø 124 мм, уплотнение на входе DN 100 (для трубы Ø 110 мм)
• 1 шланг ПВХ Ø 50 мм с хомутами для подсоединения ручного мембранного насоса
• Материал для крепления к полу
• Инструкция по монтажу и эксплуатации
