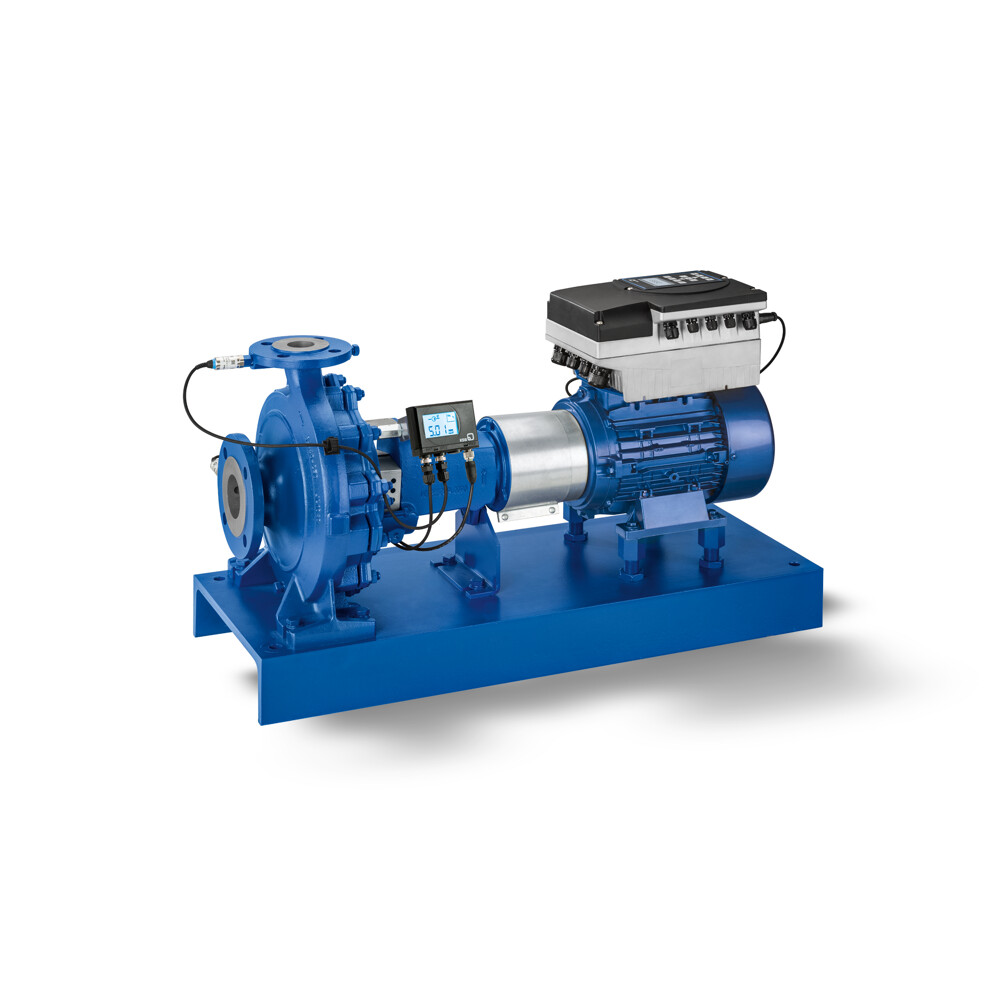

KSB Etanorm

Подробности

Горизонтальный насос со спиральным корпусом, одноступенчатый, номинальная производительность и основные размеры которого соответствуют стандарту EN 733, с подшипниковым узлом, в процессной конструкции, со сменными втулками вала / защитными втулками вала и щелевыми кольцами корпуса, со смонтированной на двигателе системой регулирования частоты вращения. С KSB SuPremE, синхронным реактивным двигателем (без постоянных магнитов) (исключение: типоразмеры двигателей мощностью 0,55 кВт / 0,75 кВт с частотой вращения 1500 об/мин - выполнены с постоянными магнитами) класса энергоэффективности IE4/IE5 согласно IEC TS 60034-30-2: 2016, для работы с системой регулирования частоты вращения типа KSB PumpDrive 2 или KSB PumpDrive 2 Eco без датчика положения ротора. Точки крепления соответствуют EN 50347, габариты кожуха находятся в пределах габаритов для двигателей согласно DIN V 42673 (07-2011). Исполнение по ATEX.

Преимущества:

• Улучшенный КПД и требуемый кавитационный запас NPSHreq благодаря экспериментально подтвержденной гидравлике рабочего колеса (лопаток)
• Снижение эксплуатационных издержек благодаря обточке рабочего колеса под рабочую точку
• Незначительные вибрации и износ, высокая плавность хода благодаря хорошим характеристикам всасывания и работа практически без кавитации в широком диапазоне
• Выбор оптимального для рабочей среды типа насоса благодаря широкому спектру используемых материалов в стандартной комплектации.
• Оптимально настроенная на параметры насоса и двигателя система частотного регулирования PumpDrive за счет заводской параметризации
• Экономия места за счет смонтированной на двигателе системы частотного регулирования мощностью до 45 кВТ
• Полная прозрачность работы в сочетании с PumpMeter
• Даже при 25-процентной номинальной частоте вращения от квадратичной нагрузки КПД двигателя > 95 % номинального КПД.
• Экологичный, не оказывает негативного воздействия на окружающую среду, т.к. не применялись магниты на базе так называемых "редкоземельных элементов", например NdFeB

Технические данные

• Функция компонентовПерекачивание
• Тип соединения ВходФланец
• Концепция приводас электр. приводом,
  Двиг. внутр. сгорания
• Макс. под. покол. типа1368 m³/h
• Мин. под. Пок. типа1.5 m³/h
• Макс. нап. Покол. типа160 m
• min.Напор Поколение типа2 m
• Частота сети50 Hz,
  60 Hz
• Ном. напр. эл. сети400 V,
  460 V,
  220 V,
  230 V,
  240 V,
  380 V,
  415 V,
  500 V,
  575 V,
  660 V,
  690 V
• Материал корпусаEN-GJL-250/A48 CL 35B,
  CUSN10-C-GS/B30 C90700,
  GX5CRNIMO19-11-2/A743 GRADE CF-8M,
  EN-GJS-400-15/A536 GRADE 60-40-18
• Ном. давл. Вых.PN 16,
  PN 10,
  CL 150,
  CL 125
• Макс.доп.раб.давл.нап.Пок.типа16 bar
• Характеристика всасываниянормальновсасывающий
• Макс.доп.темп.ср.пок.типа140 °C
• Мин.доп.темп.ср.пок.т.-30 °C
