KSB WKB

Подробности

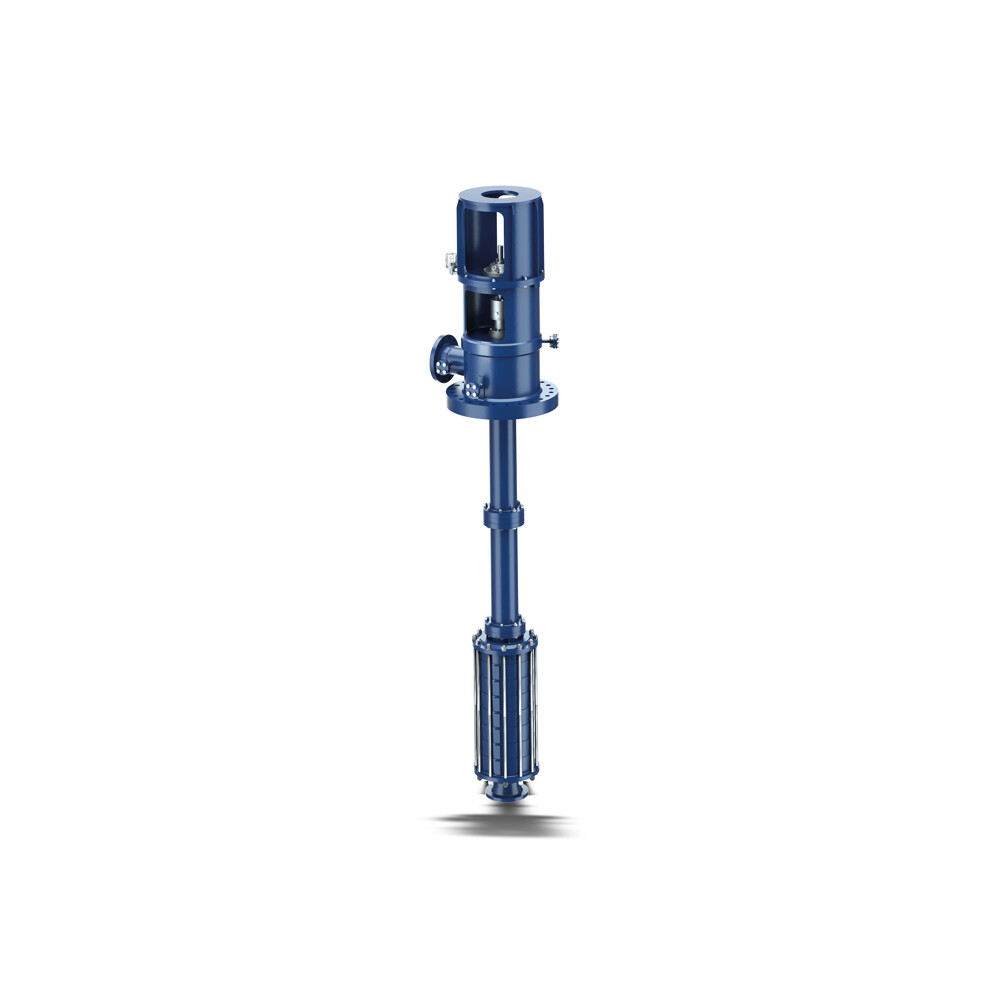

Вертикально подвешиваемый однокорпусный насос с направляющим аппаратом, приводом от вала со встроенным упорным подшипником и нагнетанием через трубу-подвеску согласно API 610 / ISO 13709 (VS1). Доступен в одно- и многоступенчатой конфигурации и с первой ступенью в одно- или двухпоточном исполнении.

Преимущества:

• Головка насоса изготовлена и сварена согласно ASME. Отвечает требованиям к нагрузкам на патрубки согласно API. Зона всасывания рассчитана на давление на выходе.
• Посадочная плита в прямоугольном или круглом исполнении облегчает адаптацию к различным условиям монтажа.
• Направляющие подшипники со смазкой перекачиваемой средой, выполненные из графита, с меньшим расстоянием между подшипниками, чем требуется согласно API 610, обеспечивают надежную эксплуатацию без колебаний.
• Встроенные в насос подшипники, смазываемые жидкой смазкой, которые отличаются большим сроком службы, чем требуется согласно API 610, снижают необходимость в техническом обслуживании и соответствующие затраты. На подшипники двигателя не воздействуют усилия насоса.
• Камера уплотнения, доступная в качестве опции с рубашкой обогрева или охлаждения, изготовленная согласно API 610, позволяет выполнять монтаж всех торцовых уплотнений согласно API 682 для удовлетворения специальных процессных требований.
• Оптимизированные характеристики всасывания рабочего колеса первой ступени для обеспечения более низких значений кавитационного запаса NPSH и компактности конструкции. Входной конфузор с направляющими ребрами для уменьшения интенсивности образования вихря во время эксплуатации.

Технические данные

• Функция компонентовПерекачивание
• Тип соединения ВходФланец
• Концепция приводас электр. приводом
• Макс. под. покол. типа350 m³/h
• Мин. под. Пок. типа0.1 m³/h
• Макс. нап. Покол. типа500 m
• min.Напор Поколение типа0.1 m
• Частота сети50 Hz,
  60 Hz
• Ном. напр. эл. сети110 V,
  115 V,
  120 V,
  125 V,
  200 V,
  208 V,
  220 V,
  230 V,
  240 V,
  260 V,
  276 V,
  278 V,
  380 V,
  400 V,
  415 V,
  440 V,
  460 V,
  480 V,
  500 V,
  525 V,
  575 V,
  600 V,
  660 V,
  690 V,
  760 V,
  830 V,
  1000 V,
  3000 V,
  4160 V,
  5000 V,
  5500 V,
  6000 V,
  6600 V,
  6900 V,
  11000 V
• Материал корпусаA516 GRADE 70,
  SA240/SA240M TYPE 316L,
  A240 TYPE 316,
  A516 GRADE 60
• Ном. давл. Вых.CL 400,
  PN 64
• Макс.доп.раб.давл.нап.Пок.типа51 bar
• Характеристика всасываниянормальновсасывающий
• Макс.доп.темп.ср.пок.типа250 °C
• Мин.доп.темп.ср.пок.т.-45 °C
