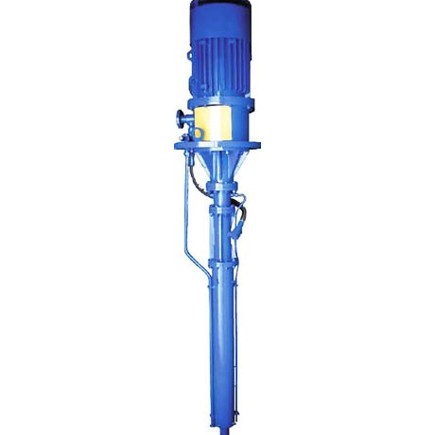

Насосы одновинтовые полупогружные типа Н1В

Подробности

НАЗНАЧЕНИЕ

Насосы одновинтовые типа Н1В и агрегаты электронасосные на их основе предназначены для откачки утечек товарной нефти из дренажных емкостей в магистральный трубопровод.

ХАРАКТЕРИСТИКИ ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ:
— плотность при 15° С — 800…900 кг/м³
— вязкость — 5 - 100 мм²/с
— температура — -15…+50° С
С содержанием примесей по объему в %:
— массовая доля серы, не более — 2
— массовая доля парафина, не более — 7
— массовая доля механических примесей, не более — 0,06
— массовая доля воды, не более — 5
— концентрация хлористых солей, не более — 900 мг/л

Уплотнение вала — одинарное торцовое. В конструкции насоса предусмотрен отвод утечек обратно в емкость, перекачиваемая жидкость не попадает в окружающую среду.

Насосы комплектуются датчиком давления, установленным на корпусе предохранительного клапана, для защиты насоса от работы «всухую». Также  насосы комплектуются фильтром для защиты от  попадания крупных твердых частиц.

Возможно исполнение насоса с электрообогревом приводной части, управление электрообогревом  осуществляется в автоматическом режиме в зависимости от температуры окружающего воздуха.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример: Н1В 14 / 80 – 9 / 100 УХЛ1 L3400 DN800 ТУ 3632-154-05747979-2006

Н1В - Насос одновинтовой
14 - Подача насосы в литрах на 100 оборотов
80 -Давление в кгс/см²
9 - Подача насоса в агрегате, м³/ч
100 - Максимальное давление, кгс/см²
УХЛ1 - Климатическое исполнение и категория размещения
L3400 - Расстояние от опорного фланца-люка до всасывающего патрубка
DN800 - Условный проход горловины емкости под установку агрегата
