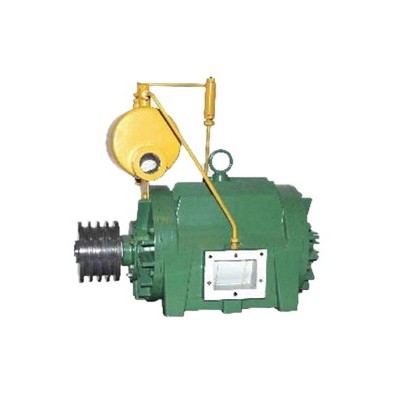

Насосы многопластинчатые типа НВПР

Подробности

Насосы вакуумные пластинчато-роторные типа НВПР предназначены для создания вакуума или избыточного давления (режим компрессора) в цистернах вакуумных машин для очистки выгребных ям и транспортировки фекальных жидкостей к месту утилизации. Цистерны устанавливаются на базе автомобилей «ГАЗ», «ЗИЛ» и «КАМАЗ». Привод ротора насоса осуществляется посредством переключения коробки передач автомобиля, через коробку отбора мощности, карданный вал и клиноременную передачу.

Насосы могут изготавливаться либо левого, либо правого вращения (указывается при заказе). При заказе насосы могут поставляться без маслосистемы, приводного шкива и патрубков.

Пример: НВПР-310

НВПР - насос вакуумный пластинчато-роторный;
310 - производительность насоса, м³/ч.

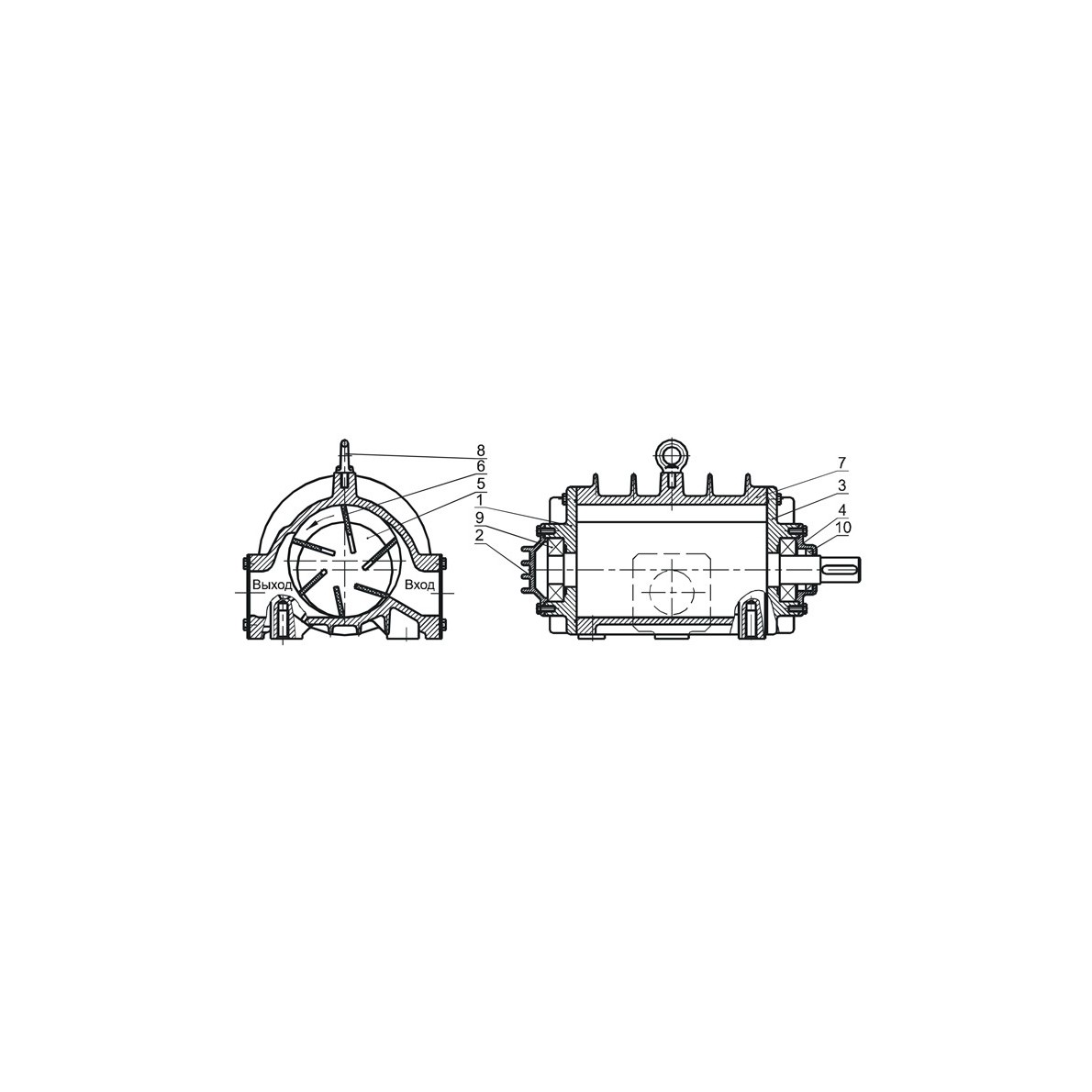

Разрез насоса типа НВПР

1 - задняя крышка насоса, 2 - крышка заднего подшипника, 3 - передняя крышка насоса, 4 - крышка переднего подшипника, 5 - ротор, 6 - лопатка, 7 - корпус, 8 - рым-болт, 9 - подшипник, 10 - манжета
